本设计文件为某大型工厂新建项目的弱电工程全套施工图，涵盖联合厂房、动力中心、综合办公楼、地下管廊、综合库及门卫室等多个单体建筑。设计严格遵循国家现行相关规范与标准，旨在构建一个技术先进、安全可靠、经济实用、便于扩展和管理的智能化弱电系统，为工厂的安全生产、高效运营和现代化管理提供坚实的技术支撑。

一、 设计总说明

1. 设计依据：本设计依据《智能建筑设计标准》（GB 50314）、《安全防范工程技术标准》（GB 50348）、《民用建筑电气设计标准》（GB 51348）等相关国家、行业及地方标准，并结合建设单位的具体需求与厂区总图规划进行。
2. 设计范围：包括但不限于以下子系统：

• 综合布线系统：为语音、数据及图像传输提供统一的物理介质平台。

• 计算机网络系统：构建覆盖全厂区的有线及无线网络，满足生产、办公及管理需求。

• 安全技术防范系统：包含视频安防监控系统、入侵报警系统、出入口控制系统、电子巡查系统等，实现厂区无死角、全天候的安全监控与管理。

• 有线电视及卫星电视接收系统。

• 背景音乐及紧急广播系统：平时播放背景音乐，紧急情况下可切换为消防紧急广播。

• 通信系统：包括程控电话交换系统、无线对讲系统等，保障内外通讯畅通。

• 机房工程：对弱电机房（如网络中心、安防监控中心）的环境、供配电、防雷接地等进行专项设计。

• 管线综合设计：与土建、暖通、给排水等专业协调，规划弱电管线在管廊及建筑内的敷设路径，确保整洁、有序、可维护。

1. 设计原则：坚持先进性、可靠性、开放性、可扩展性、经济性和安全性原则，系统采用模块化设计，便于未来升级扩容。

二、 各单体建筑设计要点

1. 联合厂房：作为核心生产区域，重点设计高清网络视频监控，覆盖主要生产线、出入口及物料存储区；部署高密度无线AP，满足移动终端及AGV等设备联网需求；设置分区广播和紧急呼叫点。管线设计充分考虑工业环境的防尘、防振要求。
2. 动力中心：针对配电室、锅炉房、水泵房等关键设施，除常规监控外，加强温湿度、水浸等环境监测报警，并与动力设备监控系统联动。通信系统确保与主控室联络畅通。
3. 综合办公楼：以办公智能化为主，设计全千兆综合布线，支持高速数据交换；会议室设置多媒体音视频系统；出入口实施门禁管理；前台及重点区域设置监控。
4. 地下管廊：设计管廊环境监控（温湿度、有害气体、水位监测）与视频监控系统，所有线缆采用阻燃型，设备防护等级符合地下环境要求。管线沿管廊侧壁或专用桥架敷设，标识清晰。
5. 综合库：根据仓储性质，部署覆盖所有货架通道和出入口的视频监控；库区出入口设置门禁与入侵报警；考虑未来仓储管理系统（WMS）的接口需求。
6. 门卫室：作为安防第一道防线，设计为安防子系统（监控、报警、门禁）的本地操作节点，配置显示大屏、控制终端及通讯设备，并与中心机房联网。

三、 CAD施工图构成

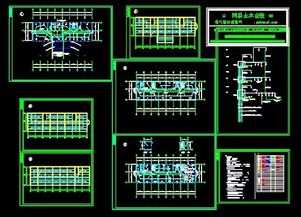

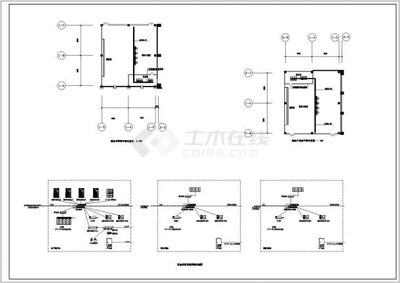

全套施工图以DWG格式提供，主要包括：

• 图纸目录与设计总说明

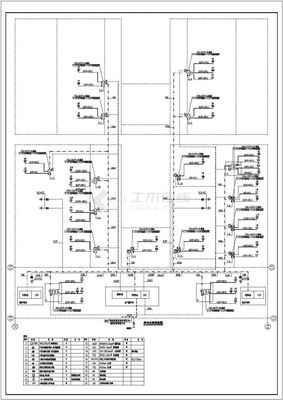

• 各弱电子系统图（系统原理图）
• 各单体建筑弱电平面布置图（含点位布置、管线走向）
• 机房设备布置图、机柜配线图
• 弱电井/间详图
• 室外弱电管道综合图（含手孔、人孔定位）
• 设备安装大样图
• 主要设备材料清单及技术规格要求

四、 施工与验收要求
图纸中对管线的敷设方式（桥架、穿管）、线缆选型、设备安装高度及工艺、接地与防雷措施等均有明确标注。系统调试完成后，需进行全功能测试，并提交完整的竣工图纸与测试报告，确保系统达到设计性能指标。

本套施工图为工厂弱电工程的建设、施工及验收提供了详尽的技术依据，是实现工厂智能化、数字化管理的蓝图性文件。
