在弱电工程设计中，拓扑图是系统规划与实施的蓝图，它直观展示了各子系统之间的连接关系、信号流向与设备布局。掌握经典拓扑图，对于设计稳定、高效、可扩展的弱电系统至关重要。以下是十几种常见弱电系统的经典拓扑结构解析，供学习与参考。

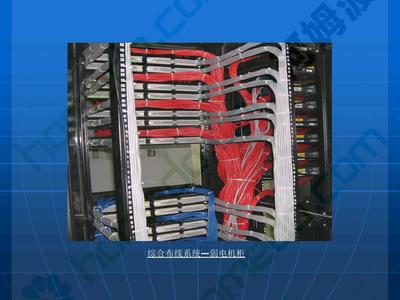

一、 综合布线系统拓扑图
典型结构为层次化星型拓扑。核心层位于网络中心，汇聚层连接各楼栋或楼层，接入层延伸至用户工作区。水平子系统采用双绞线或光纤连接到配线架，垂直干线子系统连接各楼层配线间。这种结构清晰、易于管理、故障隔离能力强，是现代建筑的基础。

二、 安防系统拓扑图
1. 视频监控系统：常用模拟、数字或混合架构。模拟系统摄像机通过同轴电缆接入DVR；IP系统网络摄像机通过交换机接入NVR；混合系统则整合两者。拓扑需明确摄像机、存储、显示及控制中心的位置与链路。

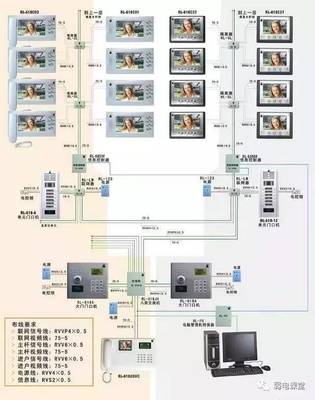

2. 门禁系统：多采用总线制（如RS485）或TCP/IP网络拓扑。读卡器、控制器、管理服务器通过线缆连接，实现集中管理与权限控制。
3. 入侵报警系统：通常为分线制或总线制拓扑。探测器、报警主机、控制键盘构成树状或环状结构，确保信号可靠传输。

三、 楼宇自控系统（BAS）拓扑图
采用分层分布式结构。管理级（中央工作站）通过以太网连接控制级（DDC控制器），现场级（传感器、执行器）通过现场总线（如BACnet MS/TP）连接至DDC。这种拓扑实现对各机电设备的实时监控与节能管理。

四、 公共广播系统拓扑图
传统定压广播采用星型或树型拓扑，功放与扬声器通过音频线缆连接。数字IP广播则基于以太网架构，音频流通过网络交换机传输至终端，支持分区、寻呼与背景音乐功能。

五、 信息网络系统拓扑图
核心-汇聚-接入三层模型是经典。核心交换机高速互联，汇聚层承上启下，接入层连接用户。需考虑冗余链路（如生成树协议）、VLAN划分及无线AP的部署位置。

六、 会议系统拓扑图
包括音频、视频、控制三部分。音频系统可采用手拉手数字会议拓扑；视频系统包括摄像机、矩阵、显示设备；中央控制系统通过网络或串口集成各设备，实现一键操控。

七、 智能家居系统拓扑图
主流有总线型（如KNX）、无线型（如ZigBee、Wi-Fi）及混合型。各类传感器、控制器、执行器通过特定协议组网，网关连接至家庭路由器，实现远程控制与场景联动。

八、 数据中心基础设施拓扑图
涵盖供配电、空调、动环监控等。UPS、精密空调、监控传感器通过总线或网络连接至管理平台，形成冗余可靠的环状或星型结构，确保高可用性。

学习要点
1. 拓扑选择：根据系统功能、规模、成本及可靠性要求，选择星型、总线型、环型或混合拓扑。
2. 标准化设计：遵循国家规范（如GB50311、GB50348），确保兼容性与可维护性。
3. 可扩展性：预留接口与带宽，适应未来升级。
4. 图文结合：拓扑图需清晰标注设备型号、线缆类型、接口规格及信号流向。

通过研习这些经典拓扑，工程师能更精准地进行系统规划、设备选型与施工指导，从而打造出性能卓越的弱电工程。实际设计中，常需整合多个子系统，形成一张互联互通的整体拓扑图，实现真正的智能化管理。
